Railsysteem · Schaal H0 en OO
Peco H0/OO Code 100 Setrack: alle rails, boogstralen en wissels
Peco H0/OO Code 100 Setrack is een tweerailsysteem zonder ballastbed voor schaal H0 en OO.
In de catalogus van Trackplanner staan 24 artikelen: 6 rechte rails, 10 gebogen rails, 2 wissels, 4 boogwissels, 1 symmetrische wissel en 1 kruising. De gebogen rails zijn er in 5 boogstralen, van 371 tot 859,6 mm.
Kenmerken
| Schaal | Schaal H0 en OO |
|---|---|
| Stroomvoering | tweerail |
| Ballastbed | zonder ballastbed |
| Status | actueel — wordt geproduceerd en is in de winkel te koop |
| Wisselaandrijving | apart: aandrijving PL-10 |
| Artikelen in de catalogus | 24 |
| Boogstralen | 5 · 371–859,6 mm |
| Lengtes van de rechte rails | 41 · 79 · 168 · 335 · 670 mm |
| Wisselhoeken | 22,5° |
Artikelen per type
| Type | Aantal |
|---|---|
| Rechte rails | 6 |
| Gebogen rails | 10 |
| Wissels | 2 |
| Boogwissels | 4 |
| Symmetrische wissels | 1 |
| Kruisingen | 1 |
Boogstralen
| Boogstraal | Hoek | Artikelen |
|---|---|---|
| 371 mm | 45° · 22,5° · 11,25° | ST-220 · ST-221 · ST-222 |
| 438 mm | 45° · 22,5° · 11,25° | ST-225 · ST-226 · ST-227 |
| 505 mm | 45° · 22,5° | ST-230 · ST-231 |
| 571,5 mm | 22,5° | ST-235 |
| 859,6 mm | 11,25° | ST-238 |
Wissels en kruisingen
| Artikel | Type | Hoek |
|---|---|---|
| ST-240 | Wissel rechts | 22,5° |
| ST-241 | Wissel links | 22,5° |
| ST-242 | Boogwissel rechts | — |
| ST-243 | Boogwissel links | — |
| ST-244 | Boogwissel rechts | — |
| ST-245 | Boogwissel links | — |
| ST-247 | Symmetrische wissel | — |
| ST-250 | Kruising | — |
Alle artikelen
Alle 24 artikelen tonen
| Artikel | Type | Maten |
|---|---|---|
| ST-203 | Rechte rail | 41 mm |
| ST-202 | Rechte rail | 79 mm |
| ST-200 | Rechte rail | 168 mm |
| ST-205 | Rechte rail | 168 mm |
| ST-201 | Rechte rail | 335 mm |
| ST-204 | Rechte rail | 670 mm |
| ST-221 | Gebogen rail | R 371 mm · 45° |
| ST-220 | Gebogen rail | R 371 mm · 22,5° |
| ST-222 | Gebogen rail | R 371 mm · 11,25° |
| ST-226 | Gebogen rail | R 438 mm · 45° |
| ST-225 | Gebogen rail | R 438 mm · 22,5° |
| ST-227 | Gebogen rail | R 438 mm · 11,25° |
| ST-231 | Gebogen rail | R 505 mm · 45° |
| ST-230 | Gebogen rail | R 505 mm · 22,5° |
| ST-235 | Gebogen rail | R 571,5 mm · 22,5° |
| ST-238 | Gebogen rail | R 859,6 mm · 11,25° |
| ST-240 | Wissel rechts | 22,5° |
| ST-241 | Wissel links | 22,5° |
| ST-242 | Boogwissel rechts | — |
| ST-243 | Boogwissel links | — |
| ST-244 | Boogwissel rechts | — |
| ST-245 | Boogwissel links | — |
| ST-247 | Symmetrische wissel | — |
| ST-250 | Kruising | — |
Maten in mm, hoeken in graden, uit de catalogus van Trackplanner. Waar de gegevens geen eenduidige waarde opleveren, blijft het veld leeg.
Baanplannen met Peco H0/OO Code 100 Setrack

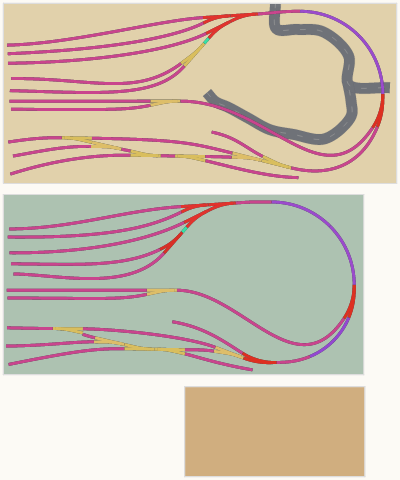

In de galerij staan 5 openbare baanplannen met Peco H0/OO Code 100 Setrack. Deze raadt de galerij nu aan:
Alle 5 baanplannen met Peco H0/OO Code 100 Setrack bekijken →
