Railsysteem · Schaal H0
Bachmann E-Z Track: alle rails, boogstralen en wissels
Bachmann E-Z Track is een tweerailsysteem met ballastbed voor schaal H0.
In de catalogus van Trackplanner staan 51 artikelen: 17 rechte rails, 15 gebogen rails, 8 wissels, 1 symmetrische wissel, 8 kruisingen en 2 overige onderdelen. De gebogen rails zijn er in 7 boogstralen, van 381 tot 901,7 mm.
Kenmerken
| Schaal | Schaal H0 |
|---|---|
| Stroomvoering | tweerail |
| Ballastbed | met ballastbed (vast aan de rails) |
| Status | actueel — wordt geproduceerd en is in de winkel te koop |
| Artikelen in de catalogus | 51 |
| Boogstralen | 7 · 381–901,7 mm |
| Lengtes van de rechte rails | 19,1 · 25,4 · 31,8 · 38,1 · 50,8 · 57,2 · 76,2 · 114,3 · 228,6 · 254 · 914,4 mm |
| Wisselhoeken | 9,59° · 11,54° · 30° |
Artikelen per type
| Type | Aantal |
|---|---|
| Rechte rails | 17 |
| Gebogen rails | 15 |
| Wissels | 8 |
| Symmetrische wissels | 1 |
| Kruisingen | 8 |
| Overige onderdelen | 2 |
Boogstralen
| Boogstraal | Hoek | Artikelen |
|---|---|---|
| 381 mm | 30° | 44505 |
| 457,2 mm | 30° · 15° · 10° | 44501/44401 · 44502/44402 · 44529/44429 · 44530 · 44531 · 44549 |
| 558,8 mm | 22,5° · 11,25° | 44503/44403 · 44532 |
| 660,4 mm | 18° | 44519 |
| 711,2 mm | 18° | 44506 |
| 844,6 mm | 18° · 12° · 6° | 44504 · 44508 · 44509 |
| 901,7 mm | 18° | 44507 |
Wissels en kruisingen
| Artikel | Type | Hoek |
|---|---|---|
| 44130 | Wissel links | 30° |
| 44131 | Wissel rechts | 30° |
| 44561/44461 | Wissel links | 30° |
| 44562/44462 | Wissel rechts | 30° |
| 44132 | Wissel links | 11,54° |
| 44133 | Wissel rechts | 11,54° |
| 44135 | Wissel links | 9,59° |
| 44136 | Wissel rechts | 9,59° |
| 44134 | Symmetrische wissel | — |
| 44541C | Kruising | 90° |
| 44543 | Kruising | 45° |
| 476 | Kruising | — |
| 476 | Kruising | — |
| 44540/44440 | Kruising | — |
| 44541/44411 | Kruising | — |
| 44541/44411 | Kruising | — |
| 44542 | Kruising | — |
Alle artikelen
Alle 51 artikelen tonen
| Artikel | Type | Maten |
|---|---|---|
| 44592-1 | Rechte rail | 19,1 mm |
| 44592-2 | Rechte rail | 25,4 mm |
| 44592-3 | Rechte rail | 31,8 mm |
| 44592-4 | Rechte rail | 38,1 mm |
| 44541/44411 | Rechte rail | 50,8 mm |
| 44592-5 | Rechte rail | 50,8 mm |
| 44513 | Rechte rail | 57,2 mm |
| 44591/44491 | Rechte rail (spooreinde) | 63,5 mm |
| 44512/44412 | Rechte rail | 76,2 mm |
| 44514 | Rechte rail | 114,3 mm |
| 44510/44410 | Rechte rail | 228,6 mm |
| 44511/44411 | Rechte rail | 228,6 mm |
| 44528/44428 | Rechte rail | 228,6 mm |
| 44548 | Rechte rail | 228,6 mm |
| 44597 | Rechte rail | 228,6 mm |
| 44820 | Rechte rail | 254 mm |
| 44584 | Rechte rail | 914,4 mm |
| 44505 | Gebogen rail | R 381 mm · 30° |
| 44501/44401 | Gebogen rail | R 457,2 mm · 30° |
| 44502/44402 | Gebogen rail | R 457,2 mm · 30° |
| 44529/44429 | Gebogen rail | R 457,2 mm · 30° |
| 44549 | Gebogen rail | R 457,2 mm · 30° |
| 44531 | Gebogen rail | R 457,2 mm · 15° |
| 44530 | Gebogen rail | R 457,2 mm · 10° |
| 44503/44403 | Gebogen rail | R 558,8 mm · 22,5° |
| 44532 | Gebogen rail | R 558,8 mm · 11,25° |
| 44519 | Gebogen rail | R 660,4 mm · 18° |
| 44506 | Gebogen rail | R 711,2 mm · 18° |
| 44504 | Gebogen rail | R 844,6 mm · 18° |
| 44509 | Gebogen rail | R 844,6 mm · 12° |
| 44508 | Gebogen rail | R 844,6 mm · 6° |
| 44507 | Gebogen rail | R 901,7 mm · 18° |
| 44130 | Wissel links | 30° |
| 44131 | Wissel rechts | 30° |
| 44561/44461 | Wissel links | 30° |
| 44562/44462 | Wissel rechts | 30° |
| 44132 | Wissel links | 11,54° |
| 44133 | Wissel rechts | 11,54° |
| 44135 | Wissel links | 9,59° |
| 44136 | Wissel rechts | 9,59° |
| 44134 | Symmetrische wissel | — |
| 44541C | Kruising | 90° |
| 44543 | Kruising | 45° |
| 476 | Kruising | — |
| 476 | Kruising | — |
| 44540/44440 | Kruising | — |
| 44541/44411 | Kruising | — |
| 44541/44411 | Kruising | — |
| 44542 | Kruising | — |
| 44137 | Overig onderdeel | — |
| 44138 | Overig onderdeel | — |
Maten in mm, hoeken in graden, uit de catalogus van Trackplanner. Waar de gegevens geen eenduidige waarde opleveren, blijft het veld leeg.

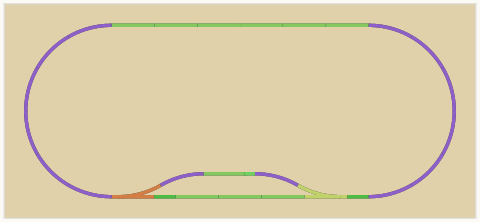

Baanplannen met Bachmann E-Z Track
In de galerij staan 5 openbare baanplannen met Bachmann E-Z Track. Deze raadt de galerij nu aan:
