Système de voie · Échelle N
Peco N Code 80 Setrack : voies, rayons et aiguillages
Peco N Code 80 Setrack est un système de voie deux rails sans ballast pour l’échelle N.
Le catalogue de Trackplanner contient 22 articles : 5 éléments droits, 10 éléments courbes, 2 aiguillages, 2 aiguillages enroulés et 3 croisements. Les éléments courbes sont proposés en 4 rayons, de 228 à 333,4 mm.
Caractéristiques
| Échelle | Échelle N |
|---|---|
| Nombre de rails | deux rails |
| Ballast | sans ballast |
| Statut | actuel — fabriqué et disponible dans le commerce |
| Moteur d’aiguillage | séparé : moteur PL-10 |
| Articles au catalogue | 22 |
| Rayons | 4 · 228–333,4 mm |
| Longueurs des éléments droits | 22 · 58 · 87 · 174 mm |
| Angles des aiguillages | 22,5° |
Articles par type
| Type | Nombre |
|---|---|
| Éléments droits | 5 |
| Éléments courbes | 10 |
| Aiguillages | 2 |
| Aiguillages enroulés | 2 |
| Croisements | 3 |
Rayons
| Rayon | Angle | Références |
|---|---|---|
| 228 mm | 45° · 22,5° · 11,25° | ST3 · ST4 · ST12 |
| 263,5 mm | 45° · 22,5° · 11,25° | ST14 · ST15 · ST47 |
| 298,5 mm | 45° · 22,5° | ST16 · ST17 |
| 333,4 mm | 45° · 22,5° | ST18 · ST19 |
Aiguillages et croisements
| Référence | Type | Angle |
|---|---|---|
| ST5 | Aiguillage à droite | 22,5° |
| ST6 | Aiguillage à gauche | 22,5° |
| ST44 | Aiguillage enroulé à droite | — |
| ST45 | Aiguillage enroulé à gauche | — |
| ST7 | Croisement | — |
| ST50 | Croisement | — |
| ST51 | Croisement | — |
Tous les articles
Afficher les 22 articles
| Référence | Type | Dimensions |
|---|---|---|
| ST43 | Élément droit | 22 mm |
| ST2 | Élément droit | 58 mm |
| ST1 | Élément droit | 87 mm |
| ST10 | Élément droit | 87 mm |
| ST11 | Élément droit | 174 mm |
| ST12 | Élément courbe | R 228 mm · 45° |
| ST3 | Élément courbe | R 228 mm · 22,5° |
| ST4 | Élément courbe | R 228 mm · 11,25° |
| ST15 | Élément courbe | R 263,5 mm · 45° |
| ST14 | Élément courbe | R 263,5 mm · 22,5° |
| ST47 | Élément courbe | R 263,5 mm · 11,25° |
| ST17 | Élément courbe | R 298,5 mm · 45° |
| ST16 | Élément courbe | R 298,5 mm · 22,5° |
| ST19 | Élément courbe | R 333,4 mm · 45° |
| ST18 | Élément courbe | R 333,4 mm · 22,5° |
| ST5 | Aiguillage à droite | 22,5° |
| ST6 | Aiguillage à gauche | 22,5° |
| ST44 | Aiguillage enroulé à droite | — |
| ST45 | Aiguillage enroulé à gauche | — |
| ST7 | Croisement | — |
| ST50 | Croisement | — |
| ST51 | Croisement | — |
Dimensions en mm, angles en degrés, d’après le catalogue de Trackplanner. Lorsque les données ne donnent pas de valeur univoque, le champ reste vide.

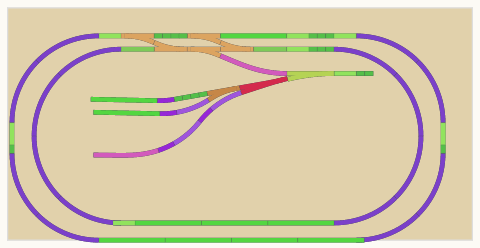

Plans de réseau avec Peco N Code 80 Setrack
La galerie compte 10 plans de réseau publics avec Peco N Code 80 Setrack. Voici ceux qu’elle recommande en ce moment :
