Système de voie · Échelle OO (1:76,2)
Hornby OO Standard : voies, rayons et aiguillages
Hornby OO Standard est un système de voie deux rails sans ballast pour l’échelle OO (1:76,2).
Le catalogue de Trackplanner contient 30 articles : 9 éléments droits, 10 éléments courbes, 1 voie flexible, 5 aiguillages, 2 aiguillages enroulés, 1 aiguillage symétrique et 2 croisements. Les éléments courbes sont proposés en 5 rayons, de 371 à 858,6 mm.
Caractéristiques
| Échelle | Échelle OO (1:76,2) |
|---|---|
| Nombre de rails | deux rails |
| Ballast | sans ballast |
| Statut | actuel — fabriqué et disponible dans le commerce |
| Articles au catalogue | 30 |
| Rayons | 5 · 371–858,6 mm |
| Longueurs des éléments droits | 38 · 51 · 167,5 · 168 · 221 · 335 · 670 mm |
| Angles des aiguillages | 11,25° · 22,5° |
Articles par type
| Type | Nombre |
|---|---|
| Éléments droits | 9 |
| Éléments courbes | 10 |
| Voies flexibles | 1 |
| Aiguillages | 5 |
| Aiguillages enroulés | 2 |
| Aiguillages symétriques | 1 |
| Croisements | 2 |
Rayons
| Rayon | Angle | Références |
|---|---|---|
| 371 mm | 45° · 22,5° | R604 · R605 |
| 438 mm | 45° · 22,5° · 11,25° | R606 · R607 · R643 |
| 505 mm | 45° · 22,5° | R608 · R609 |
| 572 mm | 45° · 22,5° | R8261 · R8262 |
| 858,6 mm | 11,25° | R628 |
Aiguillages et croisements
| Référence | Type | Angle |
|---|---|---|
| R613 | Aiguillage à droite | 22,5° |
| R8072 | Aiguillage à gauche | 22,5° |
| R8073 | Aiguillage à droite | 22,5° |
| R8077 | Aiguillage à gauche | 11,25° |
| R8078 | Aiguillage à droite | 11,25° |
| R8074 | Aiguillage enroulé à gauche | — |
| R8075 | Aiguillage enroulé à droite | — |
| R8076 | Aiguillage symétrique | — |
| R614 | Croisement | 22,5° |
| R615 | Croisement | 22,5° |
Tous les articles
Afficher les 30 articles
| Référence | Type | Dimensions |
|---|---|---|
| R610 | Élément droit | 38 mm |
| R070A | Élément droit | 51 mm |
| R8241 | Élément droit | 167,5 mm |
| R600 | Élément droit | 168 mm |
| R618 | Élément droit | 168 mm |
| R8206 | Élément droit | 168 mm |
| R8090 | Élément droit | 221 mm |
| R601 | Élément droit | 335 mm |
| R603 | Élément droit | 670 mm |
| R605 | Élément courbe | R 371 mm · 45° |
| R604 | Élément courbe | R 371 mm · 22,5° |
| R607 | Élément courbe | R 438 mm · 45° |
| R606 | Élément courbe | R 438 mm · 22,5° |
| R643 | Élément courbe | R 438 mm · 11,25° |
| R609 | Élément courbe | R 505 mm · 45° |
| R608 | Élément courbe | R 505 mm · 22,5° |
| R8262 | Élément courbe | R 572 mm · 45° |
| R8261 | Élément courbe | R 572 mm · 22,5° |
| R628 | Élément courbe | R 858,6 mm · 11,25° |
| R621 | Voie flexible | 970 mm |
| R613 | Aiguillage à droite | 22,5° |
| R8072 | Aiguillage à gauche | 22,5° |
| R8073 | Aiguillage à droite | 22,5° |
| R8077 | Aiguillage à gauche | 11,25° |
| R8078 | Aiguillage à droite | 11,25° |
| R8074 | Aiguillage enroulé à gauche | — |
| R8075 | Aiguillage enroulé à droite | — |
| R8076 | Aiguillage symétrique | — |
| R614 | Croisement | 22,5° |
| R615 | Croisement | 22,5° |
Dimensions en mm, angles en degrés, d’après le catalogue de Trackplanner. Lorsque les données ne donnent pas de valeur univoque, le champ reste vide.
Plans de réseau avec Hornby OO Standard

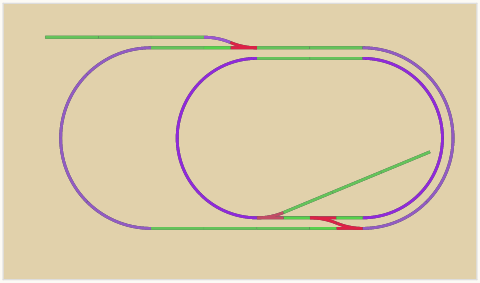

La galerie compte 6 plans de réseau publics avec Hornby OO Standard. Voici ceux qu’elle recommande en ce moment :
